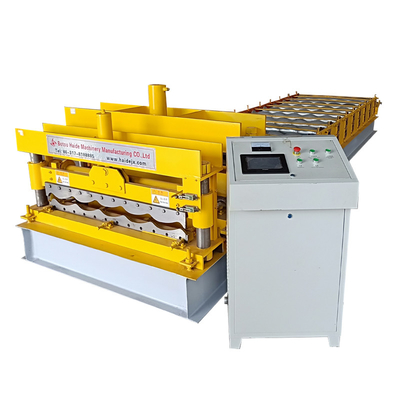

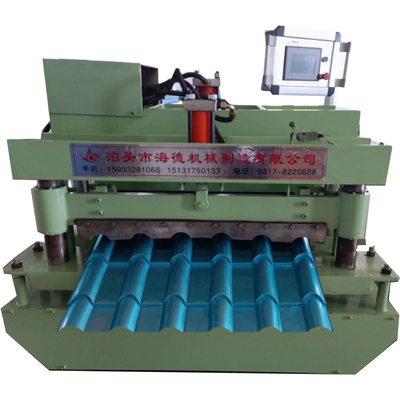

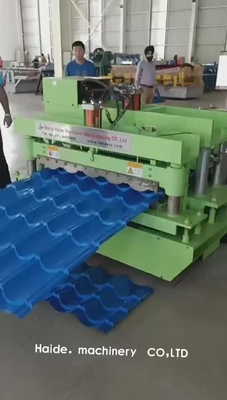

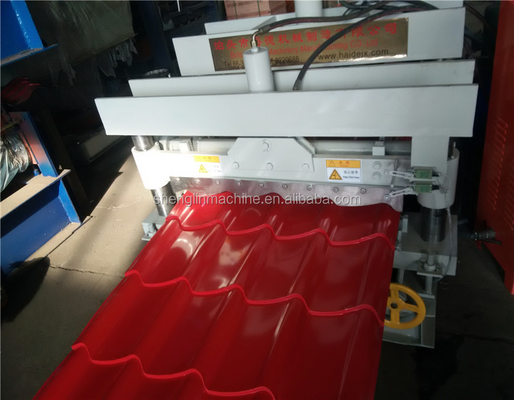

Panneau Rollformer, petit pain simple complet de toit et de mur formant la chaîne de production

Paramètres techniques de base (en peuvent être changés comme besoin des clients)

1.

Modèle

Petit pain de panneau de toit formant la machine

2.

Dimension (millimètres)

6000*1200*1050 (length*width*height)

3.

Poids

35000KGS

4.

Formation des étapes de rouleau

13 ou comme besoin des clients

5.

Diamètre d'axe

70mm ou 80mm ou comme besoin de client

6.

Vitesse fonctionnante

8-12m/min (peut être plus rapide en ajoutant le moteur hydraulique

7.

Moteur principal

4KW

8.

Moteur de pompe hydraulique

3KW

9.

tension

380V/3Phase/50HZ ou comme besoin de client

10.

Système de contrôle

PLC avec l'écran tactile de couleur

11.

Structure principale

acier 350H

12.

Chaîne

1' “ou double 0,6" “

13.

Lame de cisaillement

CR12 avec le traitement éteint 60-62

14.

Matériel de rouleau

45# en acier avec le traitement thermique

Composants de machine et de description principale

Composants de machine

Description principale

1.

Uncoiler

Uncoiler simple ;

uncoiler de hausse ;

decoiler automatique avec la voiture

capacité de chargement : 5000kgs

alimentation secteur : 3kw

largeur de bobine : 1000mm

2.

Section de alimentation avec le guide

Facilement pour l'entrée de matière première

3.

Machine de formation principale

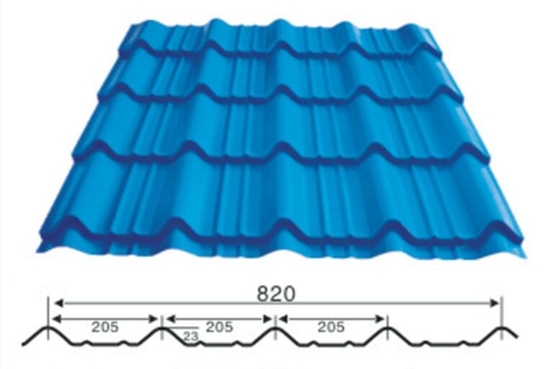

Formation du panel accordant votre condition

4.

 Système de contrôle de PLC

Contrôle automatique la quantité de feuille, longueur de coupe.

5.

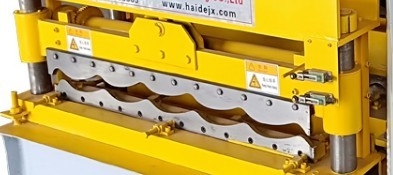

Lame de coupe

Coupant le panneau automatiquement

6.

Réglé outre de la table

Morceaux de la taille adjustable.2

Taille : 48' “au loin, 10 pieds de long avec 8 rouleaux

7.

Couverture

Dessus mise chaîne pour échapper à des dommages aux travailleurs
